FAMILIAS LOGICAS

Los circuitos integrados son la base fundamental del desarrollo de la electrónica en la actualidad, debido a la tendencia a facilitar y economizar las tareas del hombre. Por esto es fundamental el manejo del concepto de circuito integrado, no sólo por aquellos que están en contacto habitual con este, sino también por las personas en general, debido a que este concepto debe de quedar inmerso dentro de los conocimientos mínimos de una persona. Un circuito integrado es una pieza o cápsula que generalmente es de silicio o de algún otro material semiconductor, que utilizando las propiedades de los semiconductores, es capaz de hacer las funciones realizadas por la unión en un circuito, de varios elementos electrónicos, como: resistencias, condensadores, transistores, etc.Existen dos clasificaciones fundamentales de circuitos integrados(CI): los análogos y los digitales; los de operación fija y los programables; en este caso nos encargaremos de los circuitos integrados digitales de operación fija. Estos circuitos integrales funcionan con base en la lógica digital o álgebra de Boole, donde cada operación de esta lógica, es representada en electrónica digital por una compuerta.Los circuitos digitales emplean componentes encapsulados, los cuales pueden albergar puertas lógicas o circuitos lógicos más complejos.
FAMILIA LÓGICA TTL
Las caracteristicas de la tecnología utilizada, en la familia TTL (Transistor, Transistor Logic), condiciona los parámetros que se describen en sus hojas de caracteristicas según el fabricante, (aunque es estandar), la resumiré en sólo algunas como que:Su tensión de alimentación caracteristica se halla comprendida entre los 4'75V y los 5'25V como se ve un rango muy estrecho debido a esto, los niveles lógicos vienen definidos por el rango de tensión comprendida entre 0'2V y 0'8V para el estado L y los 2'4V y Vcc para el estado H.La velocidad de transmisión entre los estados lógicos es su mejor baza, ciertamente esta caracteristica le hacer aumentar su consumo siendo su mayor enemigo. Motivo por el cual han aparecido diferentes versiones de TTL como FAST, SL, S, etc y últimamente los TTL: HC, HCT y HCTLS. En algunos casos puede alcanzar poco mas de los 250Mhz.Esta familia es la primera que surge y aún todavía se utiliza en aplicaciones que requieren dispositivos SSI y MSI. El circuito lógico TTL básico es la compuerta NAND. La familia TTL utiliza como componente principal el transistor bipolar. Como podemos ver en la figura, mediante un arreglo de estos transistores se logran crear distintos circuitos de lógica digital.
FAMILIA CMOS
Existen varias series en la familia CMOS de circuitos integrados digitales. La serie 4000 que fue introducida por RCA y la serie 14000 por Motorola, estas fueron las primeras series CMOS. La serie 74C que su característica principal es que es compatible terminal por terminal y función por función con los dispositivos TTL. Esto hace posibles remplazar algunos circuitos TTL por un diseño equivalente CMOS. La serie 74HC son los CMOS de alta velocidad, tienen un aumento de 10 veces la velocidad de conmutación. La serie 74HCT es también de alta velocidad, y también es compatible en lo que respecta a los voltajes con los dispositivos TTL.Los voltajes de alimentación en la familia CMOS tiene un rango muy amplio, estos valores van de 3 a 15 V para los 4000 y los 74C. De 2 a 6 V para los 74HC y 74HCT.Los requerimientos de voltaje en la entrada para los dos estados lógicos se expresa como un porcentaje del voltaje de alimentación. Tenemos entonces:
VOL(max) = 0 VVOH(min) = VDDVIL(max) = 30%VDDVIH(min) = 70% VDD
Por lo tanto los margenes de ruido se pueden determinar a partir de la tabla anterior y tenemos que es de 1.5 V. Esto es mucho mejor que los TTL ya que los CMOS pueden ser utlizados en medios con mucho más ruido. Los margenes de ruido pueden hacerse todavía mejores si aumentamos el valor de VDD ya que es un porcentaje de este.En lo que a la disipación de potencia concierne tenemos un consumo de potencia de sólo 2.5 nW cuando VDD = 5 V y cuando VDD = 10 V la potencia consumida aumenta a sólo 10 nW. Sin embargo tenemos que la disipación de potencia sera baja mientras estemos trabajando con corriente directa. La potencia crece en proporción con la frecuencia. Una compuerta CMOS tiene la misma potencia de disipación en promedio con un 74LS en frecuencia alrededor de 2 a 3 Mhz.Ya que los CMOS tienen una resistencia de entrada extremadamente grande (1012) que casi no consume corriente. Pero debido a su capacitancia de entrada se limita el número de entradas CMOS que se pueden manejar con una sola salida CMOS. Así pues, el factor de carga de CMOS depende del máximo retardo permisible en la propagación. Comunmente este factor de carga es de 50 para bajas frecuencias, para altas frecuencias el factor de carga disminuye.Los valores de velocidad de conmutación dependen del voltaje de alimentación que se emplee, por ejemplo en una 4000 el tiempo de propagación es de 50 ns para VDD = 5 V y 25ns para VDD = 10 V. Como podemos ver mientras VDD sea mayor podemos operar en frecuencias más elevadas.Hay otras características muy importante que tenemos que considerar siempre, las entradas CMOS nunca deben dejarse desconectadas, todas tienen que estar conectadas a un nivel fijo de voltaje, esto es por que los CMOS son, al igual que los MOS muy susceptibles a cargas electrostáticas y ruido que podrían dañar los dispositivos.
FAMILIA MOS
Los transistores de la tecnología MOS (Metal Oxide Semiconductors) son transistores de efecto de campo a los que llamamos MOSFET, la gran mayoría de los circuitos integrados digitales MOS se fabrican solamente con este tipo de transistores.El MOSFET tiene varias ventajas: es muy simple, poco costoso, pequeño y consume muy poca energía. Los dispositivos MOS ocupan mucho menos espacio en un CI que los BJT, un MOSFET requiere de 1 mílesimo cuadrado del area del CI mientras que un BJT ocupa 50 mílesimos del area del CI. Esta ventaja provoca que los circuitos integrados MOS estén superando por mucho a los bipolares en lo que respecta a la integración a gran escala (LSI, VLSI). Todo esto significa que los CI MOS pueden tener un número mucho mayor de elementos en un solo subestrato que los circuitos integrados bipolares.La velocidad de este tipo de tecnología es relativamente lenta cuando se compara con los BJT, esto se puede considerar como una de sus principales desventajas.Los CI digitales MOS utilizan exclusivamente MOSFET de incremento, además nos interesa utilizarlos solamente como interruptores al igual que se usan los BJT en la familia TTL.En los MOSFET canal N, el voltaje de la compuerta a la fuente VGS es el voltaje que determina si el dispositivo esta en ENCENDIDO o en APAGADO. Cuando VGS = 0 V, la resistencia del canal es muy alta de 1010, o sea, que no existe un canal conductor entre la fuente y el drenaje ya que para propósitos prácticos esto es un circuito abierto. Mientra VGS sea cero o negativo el dispositivo permanecerá apagado. Cuando VGS se hace positivo, en particular un valor mayor al voltaje de umbral (VT) que por lo general es de 1.5 V, el MOSFET conduce. En este caso el dispositivo esta encendido y la resistencia del canal entre la fuente y el drenaje es de 1 k. El MOSFET canal P opera exactamente igual excepto que emplea voltajes de polaridad opuesta. Para encender los P-MOSFET, debe aplicarse un voltaje VGS negativo que exceda VT.Los circuitos integrados P-MOS y N-MOS tiene una mayor densidad de integración por lo que son más económicos que los CMOS. Los N-MOS son más comunmente utilizados que los P-MOS, ya que son dos veces más rápidos y tienen cerca de dos veces la densidad de integración de los P-MOS.Compuertas logicas:
Compuerta OR:

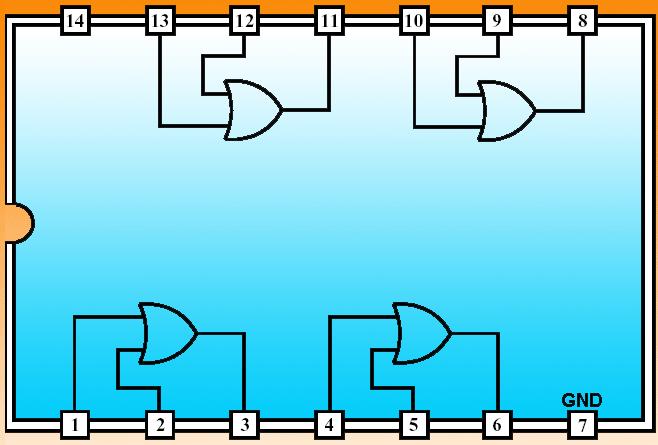

La compuerta OR produce la función OR inclusiva, esto es, la salida es 1 si la entrada A o la entrada B o ambas entradas son 1; de otra manera, la salida es 0. El símbolo algebraico de la función OR (+), similar a la operación de aritmética de suma. Las compuertas OR pueden tener más de dos entradas y por definición la salida es 1 si cualquier entrada es 1.En la familia ttl la compuerta or es el codigo: 7432 y su diseño es la siguiente:

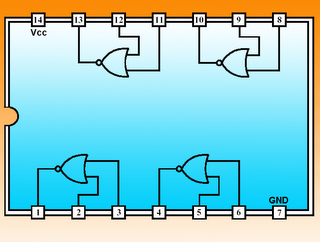

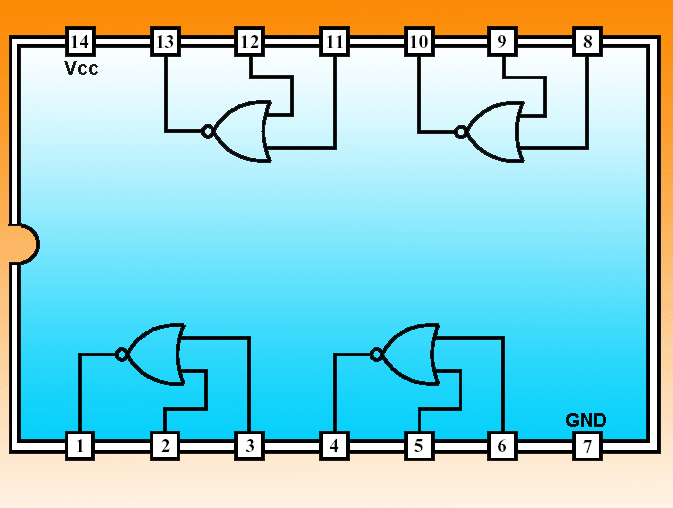

Compuerta NorCompuerta NOR:La compuerta NOR es el complemento de la compuerta OR y utiliza un símbolo gráfico OR seguido de un círculo pequeño. Tanto las compuertas NAND como la NOR pueden tener más de dos entradas, y la salida es siempre el complemento de las funciones AND u OR, respectivamente.En la familia TTL la compuerta Nor es el codigo: 7402 y su diseño es la siguiente:

Compuerta AND:

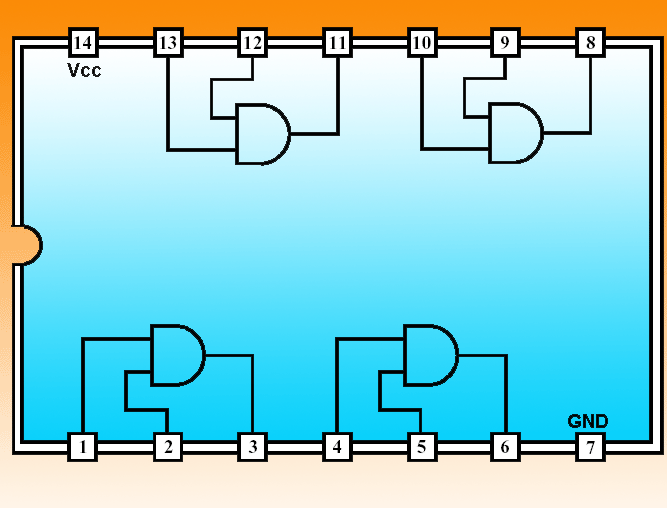

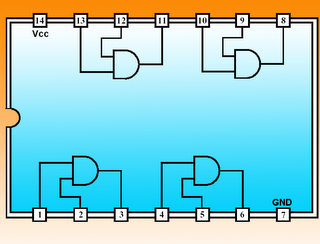

Cada compuerta tiene una o dos variables de entrada designadas por A y B y una salida binaria designada por x. La compuerta AND produce la unión lógica AND: esto es: la salida es 1 si la entrada A y la entrada B están ambas en el binario 1: de otra manera, la salida es 0.En la familia TTL la compuerta And es el codigo: 7408 y su diseño es la siguiente:

Compuerta NAND:

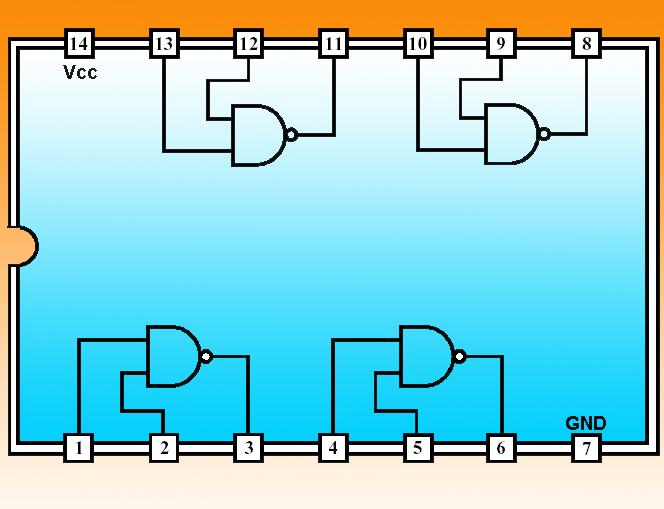

Es el complemento de la función AND, como se indica por el símbolo gráfico que consiste en un símbolo gráfico AND seguido por un pequeño círculo. La designación NAND se deriva de la abreviación NOT - AND. Una designación más adecuada habría sido AND invertido puesto que Es la función AND la que se ha invertido.En la familia TTL la compuerta Nand tiene como código 7400 y su diseño es la siguiente:

Compuerta lógica Exor.

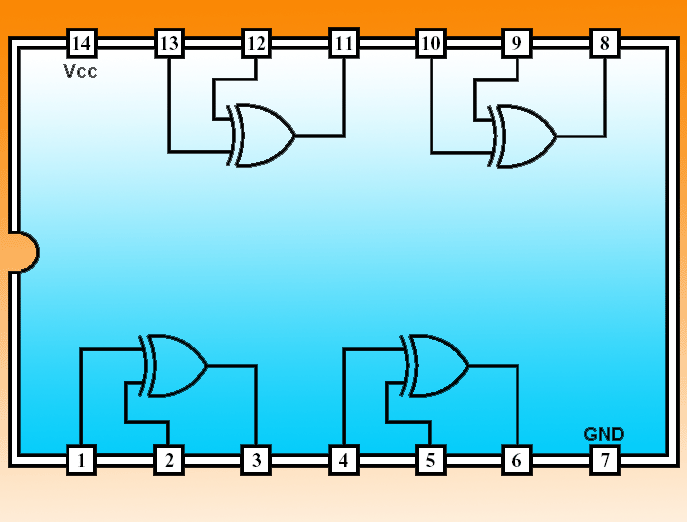

Compuerta OR exclusivo (XOR):La compuerta OR exclusiva tiene un símbolo gráfico similar a la compuerta OR excepto por una línea adicional curva en el lado de la entrada. La salida de esta compuerta es 1 si cada entrada es 1 pero excluye la combinación cuando las dos entradas son 1. La función OR exclusivo tiene su propio símbolo gráfico o puede expresarse en términos de operaciones complementarias AND, OR .En la familia TTL la compuerta exor tiene como código 7486 y su diseño es la siguiente:

Compuerta Ex - Nor. La salida de ésta compuerta es 1 solamente si ambas entradas son tienen el mismo valor binario. Nosotros nos referiremos a la función NOR exclusivo como la función de equivalencia. Puesto que las funciones OR exclusivo y funciones de equivalencia no son siempre el complemento la una de la otra.En la familia TTL la compuerta Señor tiene como codigo: 74266 y su diseño es el siguiente:(no se pillo la imagen)Compuerta NOT (Inversor):El circuito inversor invierte el sentido lógico de una señal binaria. Produce el NOT, O función complemento. El símbolo algebraico utilizado para el complemento es una barra sobra el símbolo de la variable binaria. Si la variable binaria posee un valor 0, la compuerta NOT cambia su estado al valor 1 y viceversa. El círculo pequeño en la salida de un símbolo gráfico de un inversor designa un complemento lógico. Es decir cambia los valores binarios 1 a 0 y viceversa.En la familia TTL el codigo de esta compuerta es: 7407 y su diseño es el siguiente:
